Ruijie RG-CS86-20XS4VS2QXS-D 20-Port 10/2.5GE(SFP+), L3 Cloud Managed Ruijie Core/Aggregation Switch with 4-Port 25/10GE(SFP28) and 2-Port 40GE

Το Ruijie RG-CS86-20XS4VS2QXS-D είναι ένα Level 3, Cloud managed Core/Aggregation switch επόμενης γενιάς, που προσφέρει υψηλές αποδόσεις σε συνδυασμό με εξαιρετική ασφάλεια και πολλαπλές λειτουργίες. Διαθέτει 20 οπτικές θύρες 10GE SFP+, 4 οπτικές θύρες 10GE/25GE SFP28, 2 οπτικές θύρες 40GE QSFP+ uplink και δυνατότητα switching έως και 760 W. Η σειρά RG-CS86 διαθέτει multi-GE cloud managed aggregation switches επόμενης γενιάς, με νέα εξελιγμένη σχεδίαση hardware και modular λειτουργικό σύστημα Ruijie, παρέχοντας ασφάλεια, υψηλές αποδόσεις, δυνατότητεα αναβάθμισης, εξοικονόμηση ενέργειας και καινοτομία. Το RG-CS86-20XS4VS2QXS-D προσφέρει ευέλικτη πρόσβαση σε δίκτυα 10GE/2.5GE/1GE με θύρες uplink υψηλής απόδοσης 10GE/40GE, καλύπτοντας απόλυτα της απαιτήσεις για convergence σε μικρής και μεγάλης κλίμακας δίκτυα με υψηλή πυκνότητα χρηστών όπως επιχειρηματικά ή εκπαιδευτικά campus networks. Το switch επιπλέον παρέχει πολιτικές Quality of Service (QoS) σε επίπεδο end-to-end, διαχειρίζοντας ταυτόχρονα ροές δεδομένων με διαφορετικό bandwidth και εξασφαλίζοντας απρόσκοπτη λειτουργία και ροή χωρίς καθυστέρηση.

Κύρια Χαρακτηριστικά & Πλεονεκτήματα:

• 20 οπτικές θύρες 10GE SFP+ (συμβατές με 2.5GE), 4 θύρες 25GE SFP28, και 2x 40GE QSFP+ uplink
• VSU, επιτρέπει ευέλικτη δικτύωση και υψηλή απόδοση

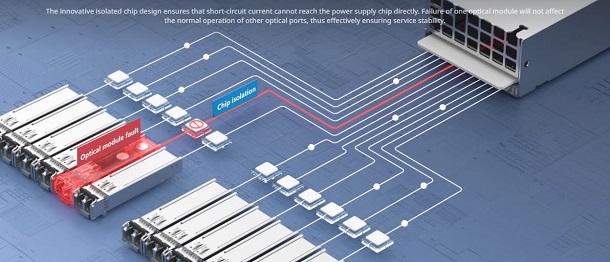

• Πολλαπλά επίπεδα προστασίας hardware, απρόσκοπτη λειτουργία
• Πολιτικές ασφάλειας και παρακολούθηση σε πραγματικό χρόνο, ενισχύοντας την ανθεκτικότητα του δικτύου

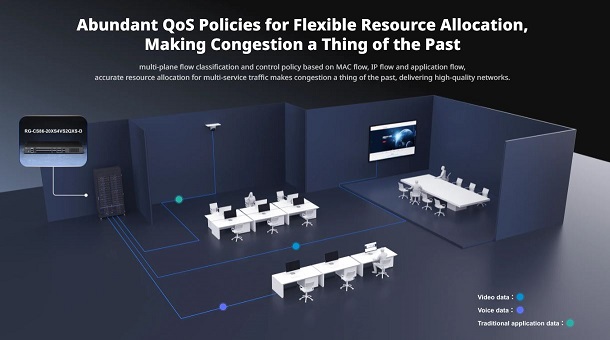

• Ολοκληρωμένες πολιτικές QoS για ευέλικτη κατανομή πόρων του δικτύου και σταθερές υπηρεσίες
• Πολλαπλές λειτουργίες και τρόποι διαχείρισης δικτύου, που επιτρέπουν απλή συντήρηση
• 3 Χρόνια Εγγύηση

Τεχνικά Χαρακτηριστικά:

• Εξωτερικό περίβλημα: Μέταλλο
• Τοποθέτηση: Σε rack (Περιλαμβάνει βάσεις στήριξης σε rack)
• Κατηγορία προϊόντος: Layer 3

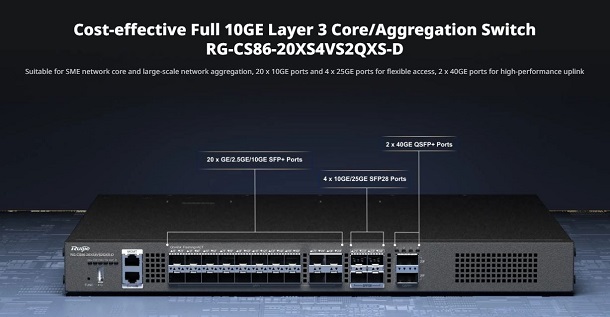

• Θύρες:
  20x 1GE/2.5GE/10GE SFP+
  4x 10GE/25GE SFP28
  2x 40GE QSFP+
• Σημείωση: Ένα switch παρέχει έως και 32 θύρες 10GE
• Υποδοχές για μονάδες ισχύος και ψύξης:
  - Εφεδρικό fan module: 1+1
  - Εφεδρικό τροφοδοτικό: 1+1
  2x Υποδοχές για αποσπώμενες μονάδες ισχύος, υποστηριζόμενος τύπος: RG-PA150I-F 150W AC
  2x Υποδοχές για μονάδες ψύξης, υποστηριζόμενος τύπος: M1SFAN I-F Fan Module (προ-εγκατεστημένες x2)
• Θύρες διαχείρισης:
  1x RJ45 για σύνδεση με κονσόλα
  1x RJ45 MGMT
  1x θύρα USB
  1x Κουμπί λειτουργίας
• CPU: Μονοπύρηνη CPU, με ταχύτητα ρολογιού 1.25 GHz
• BootROM: 16 MB (αποθήκευση λογισμικού εκκίνησης για εφεδρικό Boot 1+1)
• RAM: 1 GB
• Μνήμη flash: 1 GB (αποθήκευση λογισμικού εκκίνησης για εφεδρικό Boot 1+1)
• Μνήμη buffer του switch: 4 MB
• Ρυθμός προώθησης δεδομένων: 570 Mpps
• Δυνατότητα switching: έως και 760 Gbps(bit/s)
• Μέγεθος πίνακα διευθύνσεων MAC: 32.768
• Μέγεθος πίνακα ARP: 16.000
• IPv4 unicast routes: 16.000
• IPv4 multicast routes: 4.000
• IPv6 unicast routes: 16.000
• IPv6 multicast routes: 2.000
• Αριθμός ACE:
  - Εισερχόμενων: 2.500
  - Εξερχόμενων:   1.000
• Αριθμός μελών VSU: 2
• Ενδεικτικά LED:
    1x LED κατάστασης λειτουργίας συστήματος
    2x LED κατάστασης λειτουργίας τροφοδοσίας
    1x LED κατάστασης λειτουργίας ανεμιστήρα ψύξης
    1x LED θύρας MGMT
    1x LED εντοπιστή
  20x LED θυρών SFP+ 1GE/2.5GE/10GE
    4x LED θυρών SFP28 10GE/25GE
    2x LED θυρών QSFP+ 40GE

Υποστηριζόμενα μέσα μετάδοσης/SFP modules:

• 1000BASE-X to 1000BASE-T Cat 5e/6/6a
• 1000BASE-SX (850 nm)
• 1000BASE-LX (1310 nm)
• 1000BASE-LH (1310 nm)
• 1000BASE-ZX (1550 nm)
• 1000BASE-LX (1310 nm, 1550 nm)
• 1000BASE-LH (1310 nm, 1550 nm)
• 2.5GBASE-LX (1310 nm, 1550 nm)
• 10GBASE-SR (850 nm)
• 10GBASE-LR (1310 nm)
• 10GBASE-ER (1550 nm)
• 10GBASE SFP+ active optical cable (AOC)
• 25GBASE-SR (850 nm)
• 25GBASE-LR (1310 nm)
• 25GBASE SFP28 active optical cable (AOC)
• 40GBASE-SR (850 nm)
• 40GBASE-LR4 (1310 nm)
• 40GBASE QSFP+ active optical-cable (AOC)

Παρακαλώ σημειώστε:

• Οι θύρες 20x 1GE/2.5GE/10GE SFP+ υποστηρίζουν optical transceivers του 1GE SFP, των 2.5GE SFP και των 10GE SFP+
• Οι θύρες   4x 10GE/25GE SFP28 υποστηρίζουν optical transceivers των 10GE SFP+ και των 25GE SFP28
• Όλες οι θύρες 10GE/25GE SFP28 θα πρέπει να λειτουργούν στο ίδιο mode, είτε 25G είτε 10G
• Οι θύρες   2x 40GE QSFP+ υποστηρίζουν optical transceivers των 40GE QSFP+. Η θύρα μπορεί να λειτουργήσει σε mode 4x 10GE.

Ethernet Switching:

• Μήκος Jumbo frame (MTU): 9216 bytes
• IEEE 802.1Q (Υποστηρίζει 4K VLAN)
• Voice VLAN
• Super-VLAN και private VLAN
• MAC VLAN, Port based VLAN, Protocol based VLAN, IP-Subnet based VLAN
• GVRP
• Basic QinQ, Selective QinQ
• STP, RSTP, και MSTP
• ERPS (G.8032)
• LLDP/LLDP-MED
• LACP (IEEE 802.3ad)

IP Service:

• ARP
• DHCP client, DHCP relay, and DHCP server
• DHCP snooping
• DNS
• DHCPv6 client, DHCPv6 relay, και DHCPv6 server
• DHCPv6 snooping
• Neighbor Discovery (ND) και ND snooping

IP Routing:

• Static routing
• RIP και RIPng
• OSPFv2, OSPFv3, IS-ISv4, ISv4, and IS-ISv6
• BGP4 και BGP4+
• IPv4 και IPv6 VRF
• IPv4 και IPv6 PBR
• Equal και Weighted Cost Multi-Path (ECMP)

Multicast:

• IGMP v1/v2/v3, και IGMP proxy
• IGMP v1/v2/v3 snooping
• PIM-DM, PIM-SM, και PIM-SSM
• MSDP
• MLD v1/v2
• MLD snooping v1/v2
• PIM-SMv6 και PIM-SSM v6
• IGMP filtering, IGMP immediate leave

ACL και QoS:

• Standard IP ACLs
• Extended IP ACLs
• Extended MAC ACLs
• Time-based ACLs
• Expert-level ACLs
• ACL80
• IPv6 ACL
• Περιορισμός του traffic rate σε ένα interface
• Διαχείριση συμφόρησης: RR, SP, WRR, DRR, WFQ, SP+WRR, SP+DRR, and SP+WFQ
• Αποφυγή συμφόρησης: tail drop
• Κατηγοριοποίηση traffic 802.1p/DSCP/ToS
• 8 priority queues ανά interface

Ασφάλεια:

• Multiple AAA modes
• RADIUS και TACACS+
• Ταυτοποίηση 802.1x βάσει θύρας και MAC
• Ταυτοποίηση Web
• HTTPS
• SSHv1, SSHv2
• Global IP-MAC binding
• Απομόνωση και ασφάλεια θύρας
• IP source guard
• SAVI

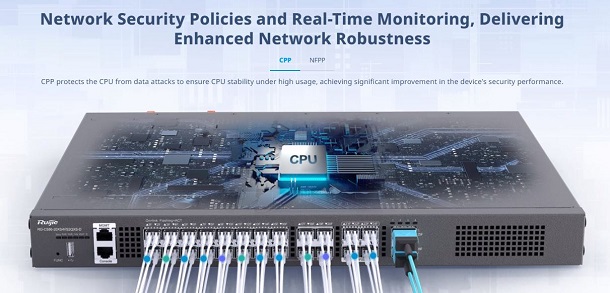

• CPP και NFPP
• Strict and loose RPF

Αξιοπιστία:

• REUP, RLDP, DLDP
• IPv4 VRRP v2/v3 και IPv6 VRRP
• BFD

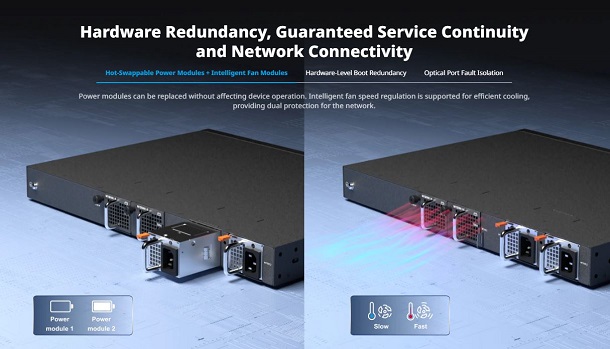

• Δυνατότητα εναλλαγής εν λειτουργία μονάδων ισχύος και καλωδίων
• Ρύθμιση ταχύτητας ανεμιστήρα 3 επιπέδων
• Συναγερμός αστοχίας λειτουργίας ανεμιστήρα

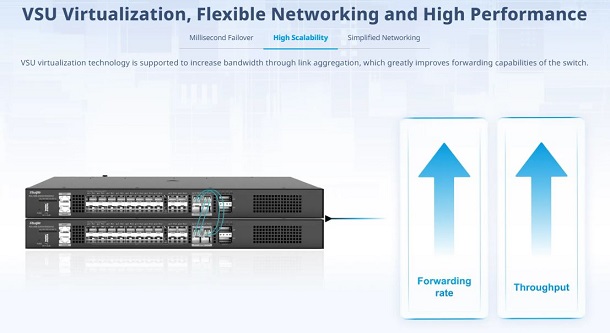

Virtualization συσκευής: Virtual Switching Unit (VSU)

Διαχείριση και Παρακολούθηση Δικτύου:

• SPAN, RSPAN, και ERSPAN
• sFlow
• NTP και SNTP
• FTP και TFTP
• SNMP v1/v2/v3
• RMON (1, 2, 3, 9)
• Telnet
• NETCONF
• CWMP (TR-069) standard protocol
• gRPC

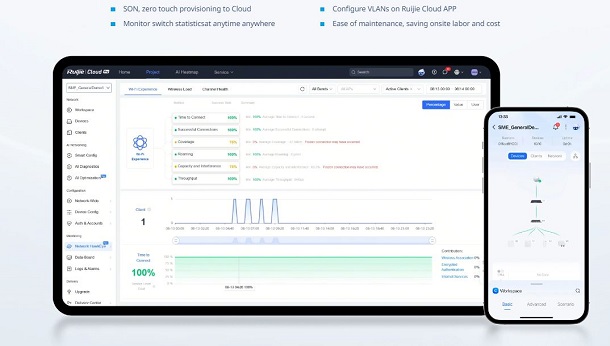

• Cloud και SON

Τροφοδοσία και Κατανάλωση Ενέργειας:

• Τροφοδοσία: 2x αποσπώμενες μονάδες ισχύος
• Εφεδρική μονάδας ισχύος 1+1
• Χατακτηριστικά μονάδας ισχύος RG-PA150I-F Power module (AC input):
  - Ονομαστική τάση εισόδου: 100 V AC έως 240 V AC, 50 Hz έως 60 Hz
  - Μέγιστη τάση εισόδου: 90 V AC έως 264 V AC, 47 Hz έως 63 Hz
  - Μέγιστο ρεύμα εισόδου: 3 A
  - Μέγιστη ισχύς εξόδου μονάδας ισχύος RG-PA150I-F: 150 W
  - Σταθερή τροφοδοσία ρεύματος 100/240V AC, 50/60 Hz, 6A
  - Μέγιστη κατανάλωση ρεύματος: 85 W
• Hot Swapping:
  - Εναλλαγή μονάδας τροφοδοσίας εν ώρα λειτουργίας: Υποστηρίζεται
  - Εναλλαγή USB εν ώρα λειτουργίας: Υποστηρίζεται
  - Εναλλαγή καλωδίου εν ώρα λειτουργίας: Υποστηρίζεται
• Παρακολούθηση τροφοδοσίας:
  - Παρακολούθηση τύπου και κατάστασης μονάδας ισχύος
  - Συναγερμός βλάβης/αστοχίας τροφοδοσίας
• Παρακολούθηση μοναδας ψύξης:
  - Ρύθμιση ταχύτητας ανεμιστήρα και λειτουργία συναγερμού
• Παρακολούθηση θερμοκρασίας λειτουργίας:
  - Συναγερμός υπέρβασης θερμοκρασίας
• Ακουστικός θόρυβος: ≤ 78 dB
• MTBF: 200.000 ώρες (περίπου 22 χρόνια)
• Προστασία ESD:
  - Εκφόρτιση επαφής: 6 kV
  - Εκφόρτιση αέρα: 8 kV
• Προστασία υπέρτασης:
  - Θύρες: ±6 kV για κοινή λειτουργία
  - Συνδέσμου τροφοδοσίας: ±6 kV για κοινή λειτουργία και διαφορική λειτουργία
  - Θυρών επικοινωνίας: 10 kV
• Conformal coating: υποστηρίζεται (μόνο για τα βασικά εξαρτήματα)

Διαστάσεις & Βάρος:

• Διαστάσεις Μονάδας (ΠxΒxΥ): 440 x 330 x 43,6 mm
• Βάρος Μονάδας: 4,6 kg
• Διαστάσεις Συσκευασίας (ΠxΒxΥ): 545 x 500 x 232 mm
• Βάρος (Με τη συσκευασία) 6,4 kg

Λειτουργία και Περιβάλλον:

• Θερμοκρασία λειτουργίας: 0°C έως 50°C
• Θερμοκρασία αποθήκευσης: -40°C έως 70°C
• Υγρασία λειτουργίας: 10% έως 90% σχετική υγρασία
• Υγρασία αποθήκευσης: 5% έως 95% σχετική υγρασία (χωρίς συμπύκνωση)
• Υψόμετρο λειτουργίας: -500 έως 5.000 m
• Υψόμετρο αποθήκευσης: -500 έως 5.000 m

Πιστοποίηση & Κανονιστική Συμμόρφωση:

• Συμμόρφωση ασφάλειας: IEC 62368-1
• EMC:
  EN 300386, EN 55032 Class A, EN 55035
  EN IEC 61000-3-2, EN 61000-3-3, EN 61000-4-2, EN 61000-4-3,
  EN 61000-4-4, EN 61000-4-5, EN 61000-4-6, EN 61000-4-11
• Πιστοποίηση: CE, RoHS

Περιεχόμενα Συσκευασίας:

• RG-CS86-20XS4VS2QXS-D switch
• 2x Μονάδες ψύξης M1SFAN I-F Fan module (προ-εγκατεστημένες)
• 1x Κάλυμμα υποδοχής μονάδας ισχύος
• 1x Καλώδιο γείωσης 1m
• 4x Ελαστικά πατάκια
• 8x Σταυρωτές βίδες M4x8FMO (σύν 2 εφεδρικές)
• 1x Σταθερό πλαίσιο σε σχήμα L
• 1x Λογισμικό Ruijie Networks Convergence Product Management Software (προ-εγκατεστημένο)
• 1x Εγχειρίδιο εγγύησης και πίνακας επικίνδυνων ουσιών RoHS
• 1x Οδηγός εγκατάστασης βάσης στήριξης

Παρακαλώ σημειώστε:

• Η αποσπώμενη μονάδα τροφοδοσίας Ruijie RG-PA150I-F 150 W AC για το RG-CS86-20XS4VS2QXS-D διατίθεται προαιρετικά και δεν περιλαμβάνεται στη συσκευασία. Παρακαλούμε παραγγείλτε ξεχωριστά.



Ruijie RG-PA150I-F 150W AC power supply module for the RG-CS86-20XS4VS2QXS-D























































































































































Χαρακτηριστικά
Κατασκευαστής	Ruijie
Τύπος Προϊόντος	Switch
Switching Capacity	760Gbps
USB	Ναι
Downlink Ports	24
Uplink Ports	2
Network Speed	Gigabit
SFP Ports	Ναι
Management	Smart Managed
Layer Type	Layer 3
Mounting	Rack Mount
Εγγύηση	3 Years
