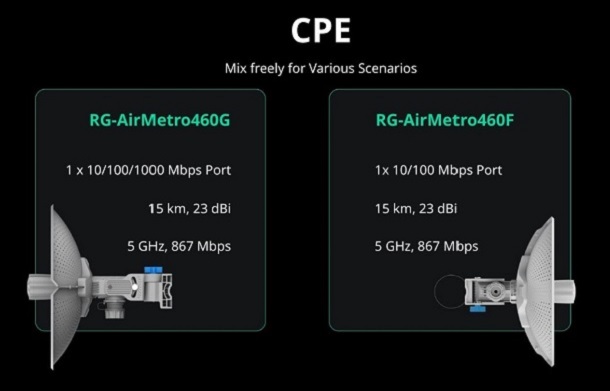

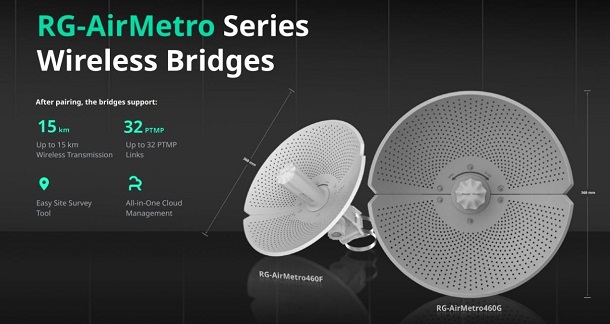

Ruijie-Reyee RG-AirMetro460F 1FE Port CPE Wireless Bridge

The  RG-AirMetro460F CPE Wireless Bridge εξωτερικού χώρου PTP/PTMP (Point-to-Point/Point-to-Multipoint). Παρέχει 1 θύρα δικτίου FE, εμβέλεια έως και 15 χλμ. σε λειτουργία PTP και απολαβή κεραίας 23 dBi. Αξιοποιεί το πρότυπο Wi-Fi IEEE 802.11ac για αποδοτική και αξιόπιστη επικοινωνία και έχει σχεδιαστεί για wireless μεταφορά δεδομένων συστημάτων βιντεο-επιτήρησης ή απομακρυσμένης μετάδοσης δεδομένων σε εφαρμογές και σημεία όπως ανελκυστήρες, γερανοί πύργου, εργοστάσια, πανεπιστημιακές κτιριακές εγκαταστάσεις, εργοτάξια και άλλα σενάρια όπως η πρόληψη δασικών πυρκαγιών. Λειτουργεί στίς ζώνες συχνότητων 2.4GHz / 5GHz υποστηρίζοντας τεχνολογία 2x2 MIMO (Multiple Input/Multiple Output) με τρία spatial streams και μέγιστη ταχύτητα wireless μετάδοσης δεδομένων έως και 1166 Mbps, διασφαλίζοντας περισσότερο από επαρκές bandwidth για τις λειτουργίες PTP/PTMP. Χαρακτηριστικά αξιοποιεί τη ζώνη των 2.4GHz σε λειτουργία single-stream για τη διαχείριση του, με μέγιστη ταχύτητα τα 300 Mbps, ενώ η ζώνη των 5GHz χρησιμοποιείται για τη wireless μετάδοση δεδομένων με μέγιστη ταχύτητα τα 867 Mbps. Επιπλέον παρέχει προστασία κλάσης IP65 ώστε να προσαρμόζεται σε αντίξοες εξωτερικές, καιρικές συνθήκες, όπως το κρύο και η υγρασία. Αυτό απλοποιεί σημαντικά την εγκατάσταση και τη συντήρηση του δικτύου. Το RG-AirMetro460F αποτελεί ιδανική επιλογή για εφαρμογές WISP, CCTV, αστικά περιβάλλοντα, οδικά δίκτυα, βιομηχανικές εγκαταστάσεις και άλλα σενάρια, προσφέροντας ευρεία κάλυψη χωρίς την ανάγκη σύνδεσης με οπτικές ίνες, συνδυάζοντας μιά οικονομικά αποδοτική λύση και υπεροχή με την απρόσκοπτη λειτουργία συστημάτων επιτήρησης.

Κύρια Χαρακτηριστικά & Πλεονεκτήματα:

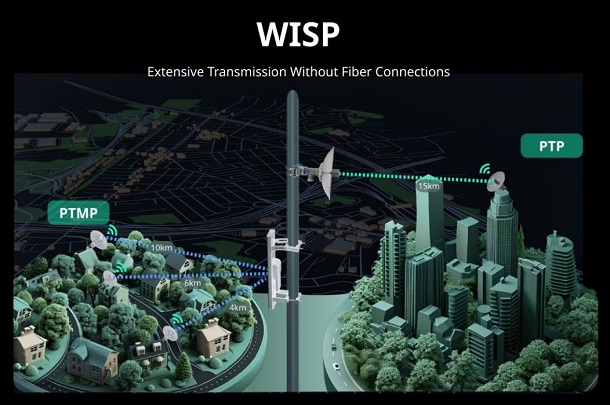

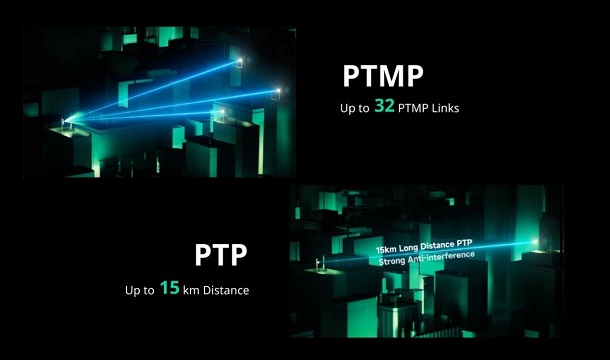

• Μέγιστη απόσταση λειτουργίας PTP (Point-to-Point) 15 χλμ.
• PTMP Easy Pairing - Εύκολη σύζευξη PTMP (Point-to-Multipoint) – Όλα σε 30 δευτερόλεπτα
• Τροφοδοσία μέσω 24V Passive PoE Injector

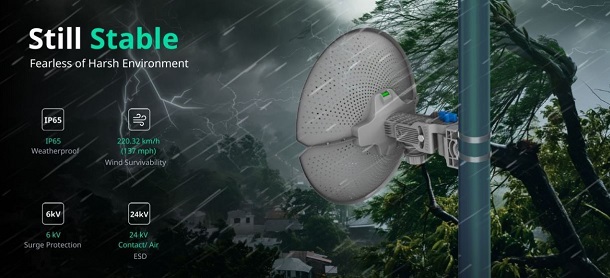

• Κλάση προστασίας IP65 weatherproof, Προστασία από υπερτάσεις 6 kV και ESD ±24 kV για αντίξοες συνθήκες λειτουργίας
• Αντοχή σε ανέμους ταχύτητας 220,32 χλμ./ώρα (137 μίλια/ώρα)
• Oλοκληρωμένη διαχείριση cloud, όλα-σε-ένα, απλοποιεί τη διαδικασία
• Εγγύηση 3 ετών

Τεχνικά Χρακτηριστικά:

• Τύπος προϊόντος: RG-AirMetro460G CPE Wireless Bridge
• Κεραία:
  2.4 GHz: 1 Ενσωματωμένη πολυκατευθυντική κεραία
     5 GHz: 2 Εξωτερικές κατευθυντικές κεραίες με ενσωματωμένη πηγή τροφοδοσίας,
                    οριζόντια: 9°, κατακόρυφη: 9°
• Απολαβή κεραίας (2.4 GHz): 3 dBi

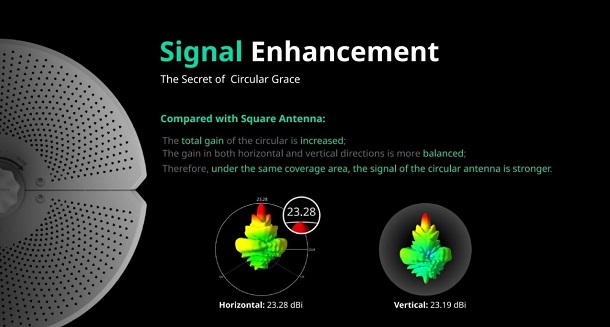

• Απολαβή κεραίας (5 GHz): 23 dBi
• Οριζόντιος προσανατολισμός κεραίας: 9°
• Κατακόρυφος προσανατολισμός κεραίας: 9°
• WLAN: Μέγιστη απόσταση ζεύξης 15 χλμ. (9,32 μίλια)

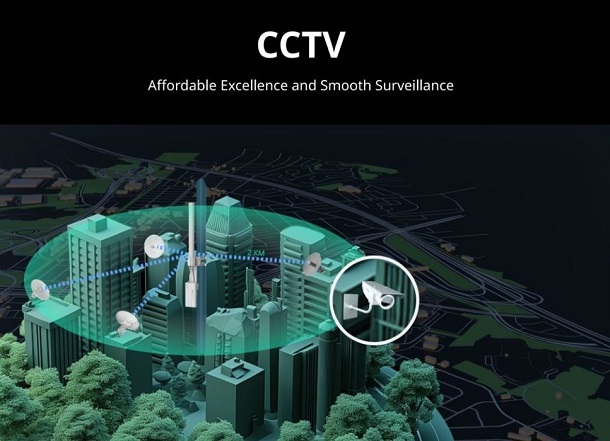

• Σενάρια & Εγαρμογές: CCTV/WISP

Προδιαγραφές Συστήματος:

• CPU: Διπύρινος επεξεργαστής, συχνότητα λειτουργίας 880 MHz ανά πυρήνα
• Μνήμη Flash: 16 MB
• RAM: 128 MB DDR3

Θύρες:

• Αριθμός σταθερών θυρών LAN: x1
• Αριθμός θυρών RJ45 10/100/BASE-T: x1
• Κουμπί επαναφοράς (Reset): x1
• Ενδείξεις LED:
  1x LED κατάστασης συστήματος
  3x LED Θυρών δικτύου
  3x LED Κατάστασης σήματος

Τροφοδοσία & Kατανάλωση:

• Power supply options: Passive PoE adapter
• Rated input voltage: 100 - 240V AC, 50 - 60 Hz
• Rated input current: 0.5 A Max
• Rated output voltage: 24 V DC
• Max. output current: 0.6 A
• Number of PoE In ports: x1
• Max. power consumption: 12W

Σχεδιασμός Wi-Fi Radio:

• Dual-radio
• 3 spatial streams
• Radio 1: 2.4 GHz, 1 spatial stream: 1 x 1, SISO
• Radio 2: 5 GHz, 2 spatial streams: 2 x 2, MIMO
• Ζώνη λειτουργίας:
  IEEE 802.11b/g/n: 2,400 GHz έως 2,483 GHz
  IEEE 802.11a/n/ac: 5,150 GHz έως 5,350 GHz
  IEEE 802.11a/n/ac: 5,470 GHz έως 5,725 GHz
  IEEE 802.11a/n/ac: 5,725 GHz έως 5,850 GHz
• Πρότυπο Wi-Fi: Wi-Fi 5 (IEEE 802.11ac), συμβατό με τα πρότυπα IEEE 802.11a/b/g/n
  2.4 GHz Wi-Fi Wi-Fi 4 (IEEE 802.11b/g/n)
     5 GHz Wi-Fi: Wi-Fi 5 (IEEE 802.11ac)
• Εύρος ζώνης καναλιού:
  2.4 GHz: Αυτόματο/20/40 MHz
     5 GHz: Αυτόματο/20/40/80 MHz
  - Μέγιστος ρυθμός μετάδοσης δεδομένων wireless σύνδεσης: 1166 Mbps
  - Radio 1: 2.4 GHz, 300 Mbps
  - Radio 2:     5 GHz, 867 Mbps
• Μέγιστη ισχύς εκπομπής (ΕΕ & Ηνωμένο Βασίλειο):
• 2400 - 2483.5 MHz, EIRP ≤ 20 dBm
• 5470 - 5725 MHz, EIRP ≤ 30 dBm
• Μέγιστη ισχύς εκπομπής (2.4 GHz): Συνδυασμένη ισχύς: 20 dBm (ισχύς single stream: 20 dBm)
• Μέγιστη ισχύς εκπομπής (5 GHz): Combined power: 29 dBm (ισχύς single stream: 26 dBm)
• Ευαισθησία λήψης:
  802.11b: -91 dBm (1 Mbps), -88 dBm (5 Mbps), -85 dBm (11 Mbps)
  802.11a/g: -89 dBm (6 Mbps), -80 dBm (24 Mbps), -76 dBm (36 Mbps), -71 dBm (54 Mbps)
  802.11n: -83 dBm@MCS0, -65 dBm@MCS7, -83 dBm@MCS8, -65 dBm@MCS15
  802.11ac HT20: -83 dBm (MCS0), -57 dBm (MCS9)
  802.11ac HT40: -79 dBm (MCS0), -54 dBm (MCS9)
  802.11ac HT80: -76 dBm (MCS0), -51 dBm (MCS9)
• Διαμόρφωση:
  802.11b: BPSK, QPSK, CCK
  802.11a/g/n: BPSK, QPSK, 16-QAM, 64-QAM
  802.11ac: BPSK, QPSK, 16-QAM, 64-QAM, 256-QAM
• Υψηλότερη διάταξη QAM: 256

IP Service:

• IPv4 ping, IPv4 traceroute
• DHCP server, DHCP client

Ethernet Switching: Interface rate: 10/100 Mbps auto-negotiation, VLAN
Ασφάλεια: Broadcast storm control

Διαχείριση & Επιτήριση Δικτύου:

• SON (Self Organising Network)

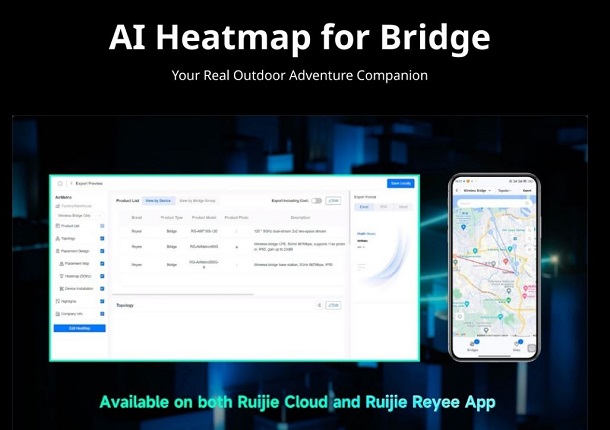

• AI heatmap
• Παραμετροποίηση διαχείρισης SSID σε επίπεδο δικτύου
• Σύνδεση δικτύου μέσω της διαχείρισης SSID
• Διαχείριση μέσω Ruijie Cloud
• Επανεκκίνηση συσκευών μέσω της εφαρμογής Ruijie Reyee App
• Διάγνωση σφαλμάτων: Υποστήριξη εργαλείων όπως (ping, traceroute, και nslookup), fault alarms, και fault collection
• SNMPv1, v2c, and v3
• Fault diagnosis: support for network tools (ping, traceroute, and nslookup), fault alarms, and fault collection
• Εμφάνιση αιτίας επανεκκίνησης
• Εμφάνιση αιτίας αποσύνδεσης
• Ειδοποιήσεις cloud κατά την ανίχνευση σήματος DFS

Βασικές Ρυθμίσεις:

• eWeb login με username και password
• Αναβάθμιση τοπικά
• Backup ρυθμίσεων
• Γλώσσα συστήματος
• Ρυθμίσεις ώρας συστήματος

WLAN:

• Εναλλαγή mode λειτουργίας: BaseStation/CPE
• Βελτιωμένη απόδοση one-to-many (TDMA)
• Απόκτυψη του Bridge SSID
• Κρυπτογράφηση WPA2-PSK

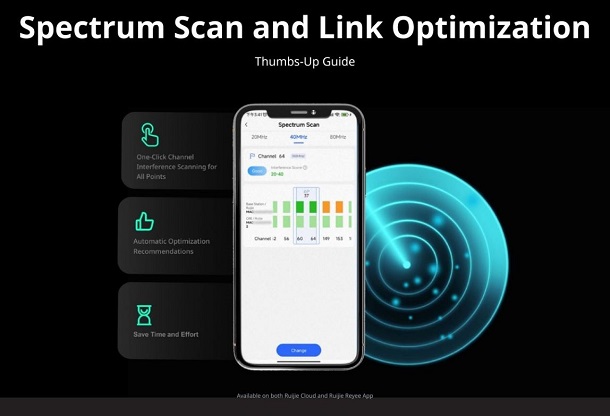

• Προτεινόμενο κανάλι
• Δοκιμή ταχύτητας του Bridge
• Ρύθμιση κλειδιού ασφαλείας για τα εγκατεστημένα bridge σε ολόκληρο το δίκτυο
• Ρύθμιση κλειδιού ασφαλείας για μια ενιαία ομάδα εγκατεστημένων bridge
• Ρύθμιση κλειδιού ασφαλείας για ένα μεμονωμένο bridge
• Παραμετροποίηση Bridge SSID, καναλιού, και τροφοδοσίας
• WMM
• Μέγιστες συνδέσεις PTMP: 1
• Μέγιστη απόσταση ζεύξης: 15 χλμ. (9,32 μίλια)
• Λειτουργία αυτόματης σύζευξης One-touch pairing
• Μέγιστη αποτελεσματική απόσταση σύζευξης μέσω της λειτουργίας One-touch pairing: 20 m (65.62 ft.)
• Απόδοση:
  230 Mbps/1 km (0.62 miles) (HT40)
  200 Mbps/3 km (1.86 miles) (HT40)
  150 Mbps/5 km (3.11 miles) (HT40)
    80 Mbps/10 km (6.21 miles) (HT40)
• RSSI:
  –58 dBm/1 km (0.62 miles)
  –66 dBm/3 km (1.86 miles)
  –70 dBm/5 km (3.11 miles)
  –78 dBm/10 km (6.21 miles)
• Συνιστώμενος αριθμός συνδεδεμένων καμερών (3 Mbps):
  50/1 km (0.62 miles)
  45/3 km (1.86 miles)
  20/5 km (3.11 miles)
  16/10 km (6.21 miles)
• Συνιστώμενος αριθμός συνδεδεμένων καμερών (4-5 Mbps):
  30/1 km (0.62 miles)
  25/3 km (1.86 miles)
  12/5 km (3.11 miles)
    8/10 km (6.21 miles)
• Συνιστώμενος αριθμός συνδεδεμένων καμερών (6-7 Mbps):
  20/1 km (0.62 miles)
  13/3 km (1.86 miles)
    8/5 km (3.11 miles)
    5/10 km (6.21 miles)
• Συνιστώμενος αριθμός συνδεδεμένων καμερών (7-8 Mbps code streams):
  15/1 km (0.62 miles)
  12/3 km (1.86 miles)
    6/5 km (3.11 miles)
    4/10 km (6.21 miles)
• Ισχύς σήματος σε πραγματικό χρόνο
• Βέλτιστη ισχύς σήματος
• Κανάλι Active/Standby
• Επαναφορά στο ενεργό κανάλι
• Μέγιστος αριθμός συσκευών στο δίκτυο SON: 200

Περιβάλλον & Αξιοπιστία

• Θερμοκρασία λειτουργίας: –40°C έως +70°C
• Θερμοκρασία αποθήκευσης: -40°C έως +85°C
• Υγρασία λειτουργίας: 5% έως 95% (χωρίς συμπύκνωση)
• Υγρασία αποθήκευσης: 5% έως 95% (χωρίς συμπύκνωση)
• Υψόμετρο λειτουργίας: -500 m έως +5.000 m
• Υψόμετρο αποθήκευσης: -500 m έως +5.000 m
• MTBF: 400.000 ώρες (περίπου 45 έτη)
• Προστασία ESD (τυπική δοκιμή):
  - Εκκένωση επαφής =24 kV, Εκκένωση αέρα =15 kV, Κατηγορία B
• Προστασία από υπερτάσεις:
  - Θύρες δικτύου: ±6 kV για κοινή φάση (common mode)
  - Υποδοχή τροφοδοσίας: ±4 kV για κοινή φάση και ±2 kV για διαφορική φάση (differential mode)
• Ψύξη: Φυσική ψύξη
• Βαθμός προστασίας IP: IP65
• Επιλογές τοποθέτησης: Σε ιστό

Διαστάσεις & Βάρος:

• Διαστάσεις μονάδας (ΜxΠxΥ): 368.5 × 368.5 × 271mm
  (Διαστάσεις της συσκευής μετά την εγκατάσταση, συμπεριλαμβανομένου του βραχίονα στήριξης)
• Βάρος μονάδας: 0.20 kg
• Διαστάσεις συσκευασίας (ΜxΠxΥ): 404 x 256 x 147 mm
• Βάρος συσκευασίας: 2.33 kg

Πιστοποίηση & Συμμόρφωση:

• Συμμόρφωση ασφάλειας: EN62368-1
• EMC: EN 55032, EN 55035, EN 61000-3-3, EN 61000-3-2, EN 301489-1, EN 301489-3, EN 301489-17
• Πιστοποίηση: CE, FCC, CB, ISED, cTUVus

​ PartnerNet-Ruijie Reyee RG-AirMetro460F 1FE Port CPE Wireless Bridge Datasheet

Περιεχόμενα Συσκευασίας:

• 1x RG-AirMetro460F 1 Port FE CPE Wireless Bridge
• 1x Passive PoE Injector (24V - 0,6A)
• 1x Καλώδιο τροφοδοσίας (0,6 m)
• 2x Ανακλαστήρας
• 1x Πλάκα στήριξης σε ιστό
• 1x Βραχίονας στήριξης
• 1x Βάση κεραίας
• 10x Βίδες με κεφαλή τύπου pan
• 2x Βίδες μηχανής με εξαγωνική κεφαλή M5 x 65 mm
• 1x Παξιμάδι M5
• 1x Στυπιοθλίπτης καλωδίου
• 1x Εγχειρίδιο χρήσης
• 1x Κάρτα εγγύησης



























































































































































































































































































Χαρακτηριστικά
Κατασκευαστής	Ruijie
Τύπος Προϊόντος	Wireless Bridge
Τεχνολογία	802.11a/b/g/n/ac
Aggregate Wireless Throughput	867Mbps
Antenna	Single-band 2x2 MIMO
Bridging Distance	15 km
Embedded Controller	ΝΑΙ
Ethernet Port	10/100
POE	ΝΑΙ
Wireless	ΝΑΙ
Εγγύηση	3 Χρόνια
