Ruijie-Reyee RG-EST450G 5 GHz 120°, PTP/PTMP Outdoor Wireless Bridge with 3x Gigabit Ports, includes Passive PoE Injector

Ruijie Reyee RG-EST450G Wireless Bridge εξωτερικού χώρου 120°, PTP/PTMP (Point-to-Point/Point-to-Multipoint) με εμβέλεια έως 5 χλμ. και απολαβή κεραίας 15 dBi. Συμβατό με το πρότυπο Wi-Fi IEEE 802.11ac λειτουργεί στη ζώνη συχνοτήτων των 5 GHz, υποστηρίζοντας τεχνολογία 2x2 MIMO (Multiple Input/Multiple Output) με δύο spatial streams και μέγιστη ταχύτητα wireless μετάδοσης δεδομένων έως και 867 Mbps. Το RG-EST450G αξιοποιεί τη ζώνη των 2.4 GHz σε λειτουργία single-stream για τη διαχείριση του, ενώ η ζώνη των 5 GHz χρησιμοποιείται για τη μετάδοση δεδομένων. Επιπλέον παρέχει προστασία κλάσης IP55 ώστε να προσαρμόζεται σε αντίξοες εξωτερικές καιρικές συνθήκες, όπως το κρύο και η υγρασία. Αυτό απλοποιεί σημαντικά την εγκατάσταση και τη συντήρηση του δικτύου.

Κύρια Χαρακτηριστικά & Πλεονεκτήματα:

• Ενσωματωμένη κατευθυντική κεραία 2x2, οριζόντια: 120°, κατακόρυφη: 13°
• 3 Θύρες Gigabir RJ45 10/100/1000BASE-T

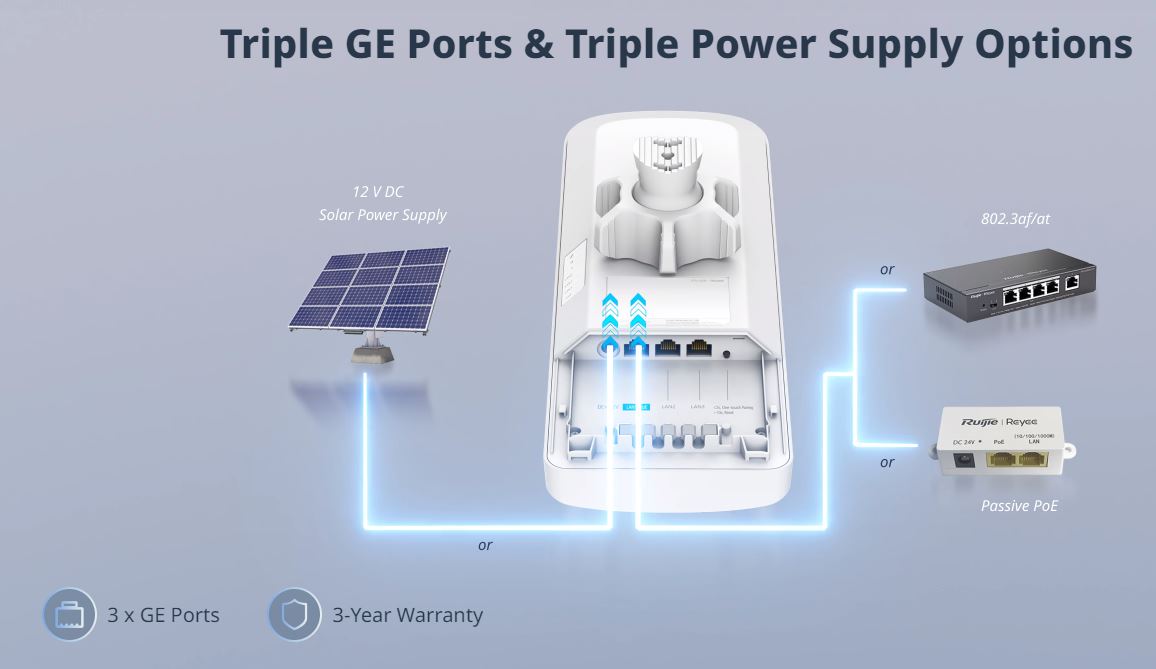

• Υποστηρίζει 3 ενναλακτικές επιλογές τροφοδοσίας: 12V DC, Passive PoE, 802.3af/at
• Αυτόματο PTP Pairing

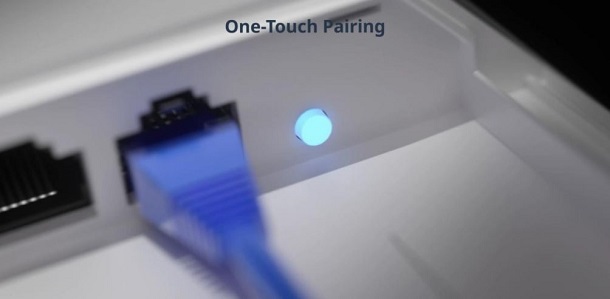

• One-Touch Pairing σε λειτουργία PTMP Mode

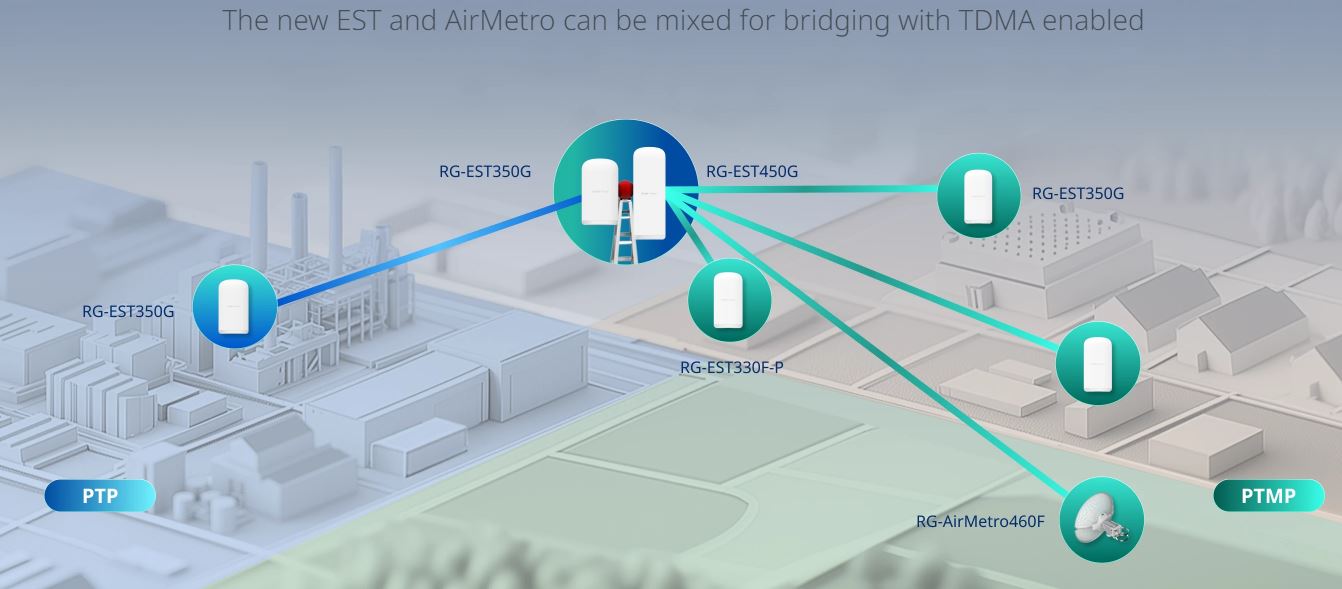

• Υποστήριξη TDMA και SON
• 3 Χρόνια Εγγύηση

Τεχνικά Χρακτηριστικά:

• Τύπος προϊόντος: RG-EST450G Wireless Bridge
• Κεραία:
  2.4 GHz: 1 Ενσωματωμένη omnidirectional κεραία
     5 GHz: 2 Ενσωματωμένες directional κεραίες, 120° οριζόντια, 13° κατακόρυφα
• Απολαβή κεραίας (2.4 GHz): 2 dBi
• Απολαβή κεραίας (5 GHz): 15 dBi
• Οριζόντιος προσανατολισμός κεραίας: 120°
• Κατακόρυφος προσανατολισμός κεραίας: 13°

Προδιαγραφές Συστήματος:

• CPU: Επεξεργαστής μονού πυρήνα, συχνότητα λειτουργίας 575/580 MHz
• Μνήμη Flash: 16 MB
• RAM: 128 MB DDR3

Θύρες:

• Θύρα LAN1/PoE: RJ45 10/100/1000BASE-T με υποστήριξη 802.3af/at PoE ή 24V=0.6A passive PoE
• Θύρα LAN2: RJ45 10/100/1000BASE-T
• Θύρα LAN3: RJ45 10/100/1000BASE-T
• Θύρα DC: Υποστηρίζει τροφοδοσία 12V / 1.2A ή 24V / 0.6A DC
• Κουμπί Reset/Ζεύξης One-Touch
• Ενδεικτικά LED:
  1x LED κατάστασης συστήματος
  3x LED θυρών Ethernet
  3x LED κατάστασης σήματος

Τροφοδοσία & Kατανάλωση:

• Επιλογές τροφοδοσίας: Τροφοδοτικό DC/Passive PoE injector/IEEE 802.3af/at (PoE/PoE+)
• Σημείωση:
  - Εάν για την τροφοδοσία είναι διαθέσιμα τόσο τροφοδοτικό DC όσο και το PoE (μέσω Passive PoE Injector ή IEEE 802.3af/at), προτεραιότητα έχει το τροφοδοτικό DC
• Τροφοδοτικό DC:
  - Ονομαστική τάση εισόδου: 100V - 240V AC, 50 - 60 Hz
  - Ονομαστικό ρεύμα εισόδου: 0,5 A (μέγ.)
  - Ονομαστική τάση εξόδου: 24V DC
  - Μέγιστο ρεύμα εξόδου: 0,6 A
• Passive PoE injector:
  - Ονομαστική τάση εισόδου: 24V DC
  - Ονομαστικό ρεύμα εισόδου: 0,6A
  - Ονομαστική τάση εξόδου: 24V DC
  - Μέγιστο ρεύμα εξόδου: 0,6A
• PoE/PoE+: συμμόρφωση με τα πρότυπα 802.3af/at
• Αριθμός θυρών με υποστήριξη PoE: x1
• Αριθμός θυρών με υποστήριξη PoE/PoE+: x1
• Τοπική τροφοδοσία: μία υποδοχή τροφοδοσίας DC (12V, 1,2A)
• Διαστάσεις DC connector:
  - Εξωτερική διάμετρος: 5,50 mm ± 0,05 mm
  - Εσωτερική διάμετρος: 2,10 mm ± 0,05 mm
  - Βάθος: 9 mm
• Μέγιστη κατανάλωση ισχύος: 12 W

Σχεδιασμός Wi-Fi Radio:

• Dual-radio
• 3 spatial streams
• Radio 1: 2.4 GHz, 1 spatial stream: 1 x 1, SISO
• Radio 2: 5 GHz, 2 spatial streams: 2 x 2, MIMO
• Ζώνη λειτουργίας:
  IEEE 802.11b/g/n: 2,400 GHz έως 2,483 GHz
  IEEE 802.11a/n/ac: 5,150 GHz έως 5,350 GHz
  IEEE 802.11a/n/ac: 5,470 GHz έως 5,725 GHz
  IEEE 802.11a/n/ac: 5,725 GHz έως 5,850 GHz
• Πρότυπο Wi-Fi: Wi-Fi 5 (IEEE 802.11ac), συμβατό με τα πρότυπα IEEE 802.11a/b/g/n
  2.4 GHz Wi-Fi Wi-Fi 4 (IEEE 802.11b/g/n)
     5 GHz Wi-Fi: Wi-Fi 5 (IEEE 802.11ac)
• Εύρος ζώνης καναλιού:
  2.4 GHz: Αυτόματο/20/40 MHz
     5 GHz: Αυτόματο/20/40/80 MHz
• Ρυθμός μετάδοσης:
  - Μέγιστος ρυθμός μετάδοσης δεδομένων wireless σύνδεσης: 1166 Mbps
  - Radio 1: 2.4 GHz, 300 Mbps
  - Radio 2:     5 GHz, 866 Mbps
• Μέγιστη ισχύς εκπομπής (ΕΕ & Ηνωμένο Βασίλειο):
  2400 - 2483.5 MHz, EIRP ≤ 20 dBm
  5470 - 5725 MHz, EIRP ≤ 30 dBm
• Μέγιστη ισχύς εκπομπής (2.4 GHz): Συνδυασμένη ισχύς: 20 dBm (ισχύς single stream: 20 dBm)
• Μέγιστη ισχύς εκπομπής (5 GHz): Combined power: 29 dBm (ισχύς single stream: 26 dBm)
• Ευαισθησία λήψης:
  802.11b: -91 dBm (1 Mbps), -88 dBm (5 Mbps), -85 dBm (11 Mbps)
  802.11a/g: -89 dBm (6 Mbps), -80 dBm (24 Mbps), -76 dBm (36 Mbps), -71 dBm (54 Mbps)
  802.11n: -83 dBm@MCS0, -65 dBm@MCS7, -83 dBm@MCS8, -65 dBm@MCS15
  802.11ac HT20: -83 dBm (MCS0), -57 dBm (MCS9)
  802.11ac HT40: -79 dBm (MCS0), -54 dBm (MCS9)
  802.11ac HT80: -76 dBm (MCS0), -51 dBm (MCS9)
• Διαμόρφωση:
  802.11b: BPSK, QPSK, CCK
  802.11a/g/n: BPSK, QPSK, 16-QAM, 64-QAM
  802.11ac: BPSK, QPSK, 16-QAM, 64-QAM, 256-QAM
• Υψηλότερη διάταξη QAM: 256

IP Service:

• IPv4 ping, IPv4 traceroute
• DHCP server, DHCP client

Ethernet Switching: Ταχύτητα interface 10/100/1000 Mbps auto-negotiation, VLAN
Ασφάλεια: Broadcast storm control

Διαχείριση & Επιτήρηση Δικτύου:

• SON (Self Organising Network)
• AI heatmap
• Παραμετροποίηση διαχείρισης SSID σε επίπεδο δικτύου
• Σύνδεση δικτύου μέσω της διαχείρισης SSID
• Διαχείριση μέσω Ruijie Cloud
• Επανεκκίνηση συσκευών μέσω της εφαρμογής Ruijie Reyee App
• Διάγνωση σφαλμάτων: Υποστήριξη εργαλείων όπως (ping, traceroute, και nslookup), fault alarms, και fault collection
• SNMPv1, v2c, and v3
• Fault diagnosis: support for network tools (ping, traceroute, and nslookup), fault alarms, and fault collection
• Εμφάνιση αιτίας επανεκκίνησης
• Εμφάνιση αιτίας αποσύνδεσης
• Ειδοποιήσεις cloud κατά την ανίχνευση σήματος DFS

Βασικές Ρυθμίσεις:

• eWeb login με username και password
• Αναβάθμιση τοπικά
• Backup ρυθμίσεων
• Γλώσσα συστήματος
• Ρυθμίσεις ώρας συστήματος

WLAN:

• Εναλλαγή mode λειτουργίας: BaseStation/CPE
• Βελτιωμένη απόδοση one-to-many (TDMA)
• Απόκτυψη του Bridge SSID
• Κρυπτογράφηση WPA2-PSK
• Προτεινόμενο κανάλι
• Δοκιμή ταχύτητας του Bridge
• Ρύθμιση κλειδιού ασφαλείας για τα εγκατεστημένα bridge σε ολόκληρο το δίκτυο
• Ρύθμιση κλειδιού ασφαλείας για μια ενιαία ομάδα εγκατεστημένων bridge
• Ρύθμιση κλειδιού ασφαλείας για ένα μεμονωμένο bridge
• Παραμετροποίηση Bridge SSID, καναλιού, και τροφοδοσίας
• WMM
• Μέγιστες συνδέσεις PTMP: 16
• Μέγιστη απόσταση ζεύξης: 5 χλμ. (3,11 μίλια)
• Λειτουργία αυτόματης σύζευξης One-touch pairing
• Μέγιστη αποτελεσματική απόσταση σύζευξης μέσω της λειτουργίας One-touch pairing: 20 m (65.62 ft.)
• Απόδοση:
  230 Mbps/1 km (0,62 μίλια) (HT40)
  200 Mbps/3 km (1,86 μίλια) (HT40)
  150 Mbps/5 km (3,11 μίλια) (HT40)
• RSSI:
  -59 dBm/1 km (0.62 miles)
  -67 dBm/3 km (1.86 miles)
  -73 dBm/5 km (3.11 miles)
  (Σύζευξη με το CPE RG-EST350G)
• Συνιστώμενος αριθμός συνδεδεμένων καμερών (3 Mbps):
  40/1 km (0.62 miles)
  30/3 km (1.86 miles)
  15/5 km (3.11 miles)
• Συνιστώμενος αριθμός συνδεδεμένων καμερών (4-5 Mbps):
  25/1 km (0.62 miles)
  18/3 km (1.86 miles)
  10/5 km (3.11 miles)
• Συνιστώμενος αριθμός συνδεδεμένων καμερών (6-7 Mbps):
  18/1 km (0.62 miles)
  10/3 km (1.86 miles)
    7/5 km (3.11 miles)
• Συνιστώμενος αριθμός συνδεδεμένων καμερών (7-8 Mbps code streams):
  13/1 km (0.62 miles)
    8/3 km (1.86 miles)
    5/5 km (3.11 miles)
• Ισχύς σήματος σε πραγματικό χρόνο
• Βέλτιστη ισχύς σήματος
• Κανάλι Active/Standby
• Επαναφορά στο ενεργό κανάλι
• Μέγιστος αριθμός συσκευών στο δίκτυο SON: 200

Environment & Reliability

• Θερμοκρασία λειτουργίας: -30°C έως 65°C
• Θερμοκρασία αποθήκευσης: -40°C έως 70°C
• Υγρασία λειτουργίας: 5% έως 95% (χωρίς συμπύκνωση)
• Υγρασία αποθήκευσης: 5% έως 95% (χωρίς συμπύκνωση)
• Υψόμετρο λειτουργίας: -500 m έως +5.000 m
• Υψόμετρο αποθήκευσης: -500 m έως +5.000 m
• MTBF: 400.000 ώρες (περίπου 45 έτη)
• Προστασία ESD: Τυπική δοκιμή: εκκένωση επαφής = 8 kV, εκκένωση αέρα = 15 kV, Κατηγορία B
• Προστασία από υπερτάσεις:
  - Θύρες δικτύου: ±4 kV για κοινό τρόπο λειτουργίας (common mode)
  - Σύνδεσμος τροφοδοσίας: ±4 kV για κοινό τρόπο λειτουργίας και ±2 kV για διαφορικό τρόπο λειτουργίας (differential mode)
• Ψύξη: Φυσική ψύξη
• Κλάση προστασίας IP: IP55
• Επιλογές τοποθέτησης: Επιτοίχια ή σε ιστό

Διαστάσεις & Βάρος:

• Διαστάσεις μονάδας (ΜxΠxΥ): 355 × 124 × 48mm (excluding mounting bracket)
• Βάρος μονάδας: 0.83 kg
• Διαστάσεις συσκευασίας (ΜxΠxΥ): 394 x 311 x 104 mm
• Βάρος συσκευασίας: 2,55 kg
• Package Weight 1.61 kg

Πιστοποίηση & Κανονιστική Συμμόρφωση:

• Συμμόρφωση ασφάλειας: EN62368-1
• EMC: EN 55032, EN 55035, EN 61000-3-3, EN 61000-3-2, EN 301489-1, EN 301489-3, EN 301489-17
• Πιστοποίηση: CE, CB

​ PartnerNet-Ruijie Reyee RG-EST450G 15dBi with 120° Built-in Antenna Wireless Bridge Datasheet

Περιεχόμενα Συσκευασίας:

• 1x RG-EST450G wireless bridge
• 1x Τροφοδοτικό 24V DC/0,6A
• 1x Passive PoE injector PoE 1000 Mbps
• 1x Σφιγκτήρας σωλήνα
• 1x Βάση στήριξης
• 1x Βάση με άρθρωση (τύπου μπίλιας)
• 1x Δακτύλιος ασφάλισης
• 4x Βίδες ST 4,2 x 19 mm)
• 3x Ούπα τοίχου
• 1x Εγχειρίδιο προϊόντος
• 1x Κάρτα εγγύησης











































































































Χαρακτηριστικά
Κατασκευαστής	Ruijie
Τύπος Προϊόντος	Wireless Bridge
Τεχνολογία	802.11ac
Aggregate Wireless Throughput	867Mbps
Antenna	Dual-band 2x2 MIMO
Bridging Distance	5 Km
Embedded Controller	ΝΑΙ
Ethernet Port	Gigabit
POE	ΝΑΙ
Wireless	ΝΑΙ
Εγγύηση	3 Χρόνια
